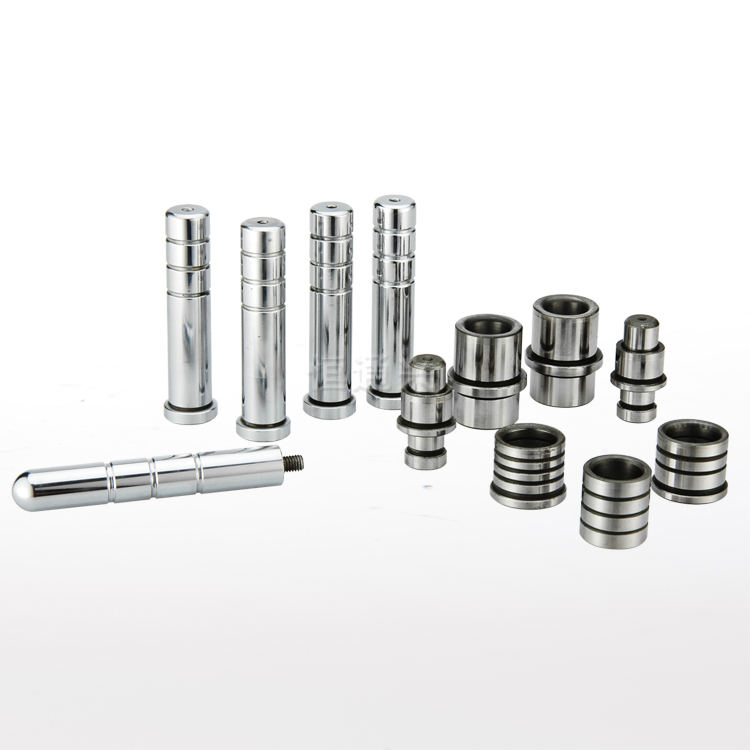

導柱導套的裝配流程
當冷沖模導向精度要求很高時,導柱、導套之間的配合尺寸可以按H6/h5制造。恒通興采用手工研磨的方法獲得很高的配合精度。導柱導套都是成套出售,到客戶手中已是裝配完整的,這一過程是怎樣的呢?
(1)清洗導柱和導向套、去掉毛刺。
(2)檢測導柱和導向套裝配部分及配合座孔公差。
(3)配合部位涂一層潤滑油。
(4)用手錘敲擊導柱(或?qū)蛱祝┻M入配合座孔內約1/3。
(5)檢測導柱(或?qū)蛱祝┤肟缀笈c結合平面的垂直度(用角尺檢測),校正垂直。
(6)如果配合過盈量較小,可用手錘(在導柱端墊硬木)敲擊裝配。如果過盈量較大,應該用壓力機裝配。
(7)裝配后用手推滑動模板,校正檢查導柱與導向套的配合工作情況,應該是滑動配合無相互干涉現象。
