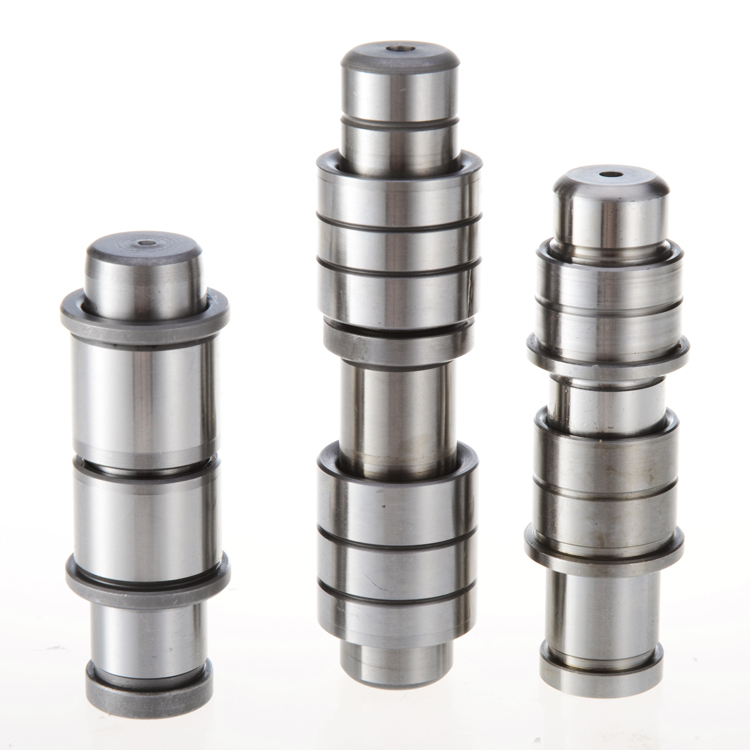

作為導向元件的導柱導套在導向裝置中應注意哪些呢？我們一起來看看吧

導向裝置可提高棋具精度、壽命以及工件的質量，而且還能節省調試棋具的時間.大批量生產的沖壓模具中廣泛采用了導向裝置。

導向裝置設計的注意事項

①導柱與導套應在凸模工作前或壓料板接觸到工件前充分閉合.且此時應保證導柱上端距上模座上平面留有10- 15mm的間隙;

②導柱、導套與上、下模板裝配后，應保證導柱與下模座的下平面、導套上端與上模座的上平面均留2-3mm的間隙;

③對于形狀對稱的工件.為避免合模安裝時引起的方向錯誤，兩側導柱直徑或位置應有所不同;

④當沖模有較大的側向壓力時.模座上應裝設止推墊，避免導套、導柱承受側向力;

⑤導套應開排氣孔以排除空氣。
