相信行內人士都知道導柱導向機構是利用導柱和導向孔之間的配合來保證模具的對合精度。導柱導向機構設計內容包括:導柱和導套的典型結構，導柱與導向孔的配合以及導柱的數量和布置等。

一、導柱導向機構

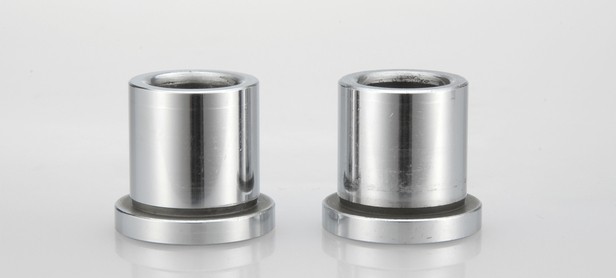

結構形式：其中A型導柱適用于簡單模具和小批量生產，一般不要求配置導套。B型導柱適用于塑件精度要求高及生產批量大的模具，通常與導套配用，以便在磨損后，通過更換導套繼續保持導向精度。

二、恒通興導柱設計要點如下：

1)導柱的直徑視模具大小而定，但必須其有足夠的抗彎強度，且表面要耐磨，芯部要堅韌，因此導柱的材料多半采用低碳鋼(20)滲碳淬火，或用碳素工具鋼淬火處理，硬度為50--55HRC,

2)導柱的長度通常應高出凸模端面6--8mm，以免在導柱未導正時凸模先進入型腔與其碰撞而損壞。

3)導柱的端部常設計成錐形或半球形，便于導柱順利地進入導向孔。
