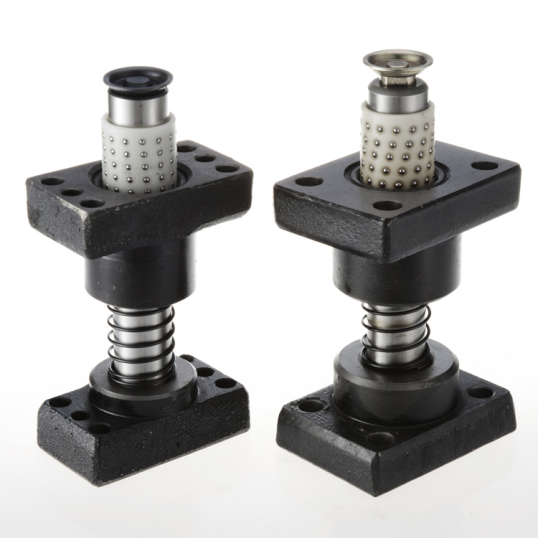

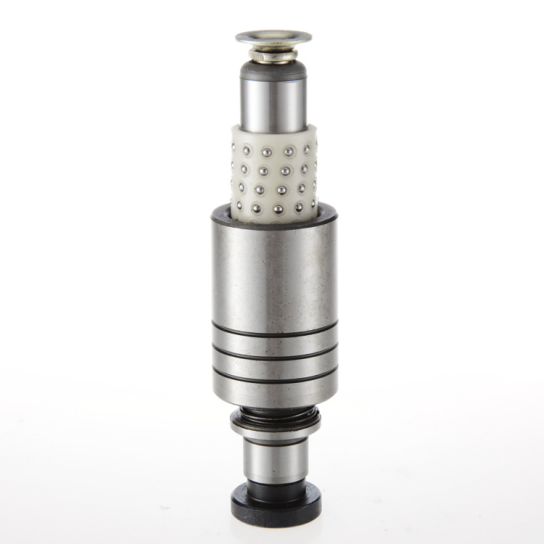

導柱一般有直桿型外導柱、十字型內導柱和獨立導柱三種，主要組成部分有外導套，導柱，滾珠襯套，擋塊，線簧等。外導柱組件廣泛應用于各類沖壓模具的模架導向中，是保證上下模間隙的重要零件。

外導柱使用過程中要注意以下事項

1.外導柱安裝位置一定要設計成非對稱，以免新手搞混弄錯。

2.不同品牌的配件規格可能不一樣。如選用直徑28的外導柱，導套外徑大小有可能是48，也有可能是50.

3.注意不同的導柱長短表示方不一樣，如L直桿型表示整個桿身的長度，十字型外導柱則表示從凸臺底部到桿身端部的長度。故在請購標件時要細心一些。外導柱的長度不能高出上蓋板。如下圖：

4.上蓋板的過孔要比導套內徑大2.0即可，利于上蓋板壓住外導套。

5.上模座上的導套固定孔如果要灌膠的就標單邊+0.1~0.15，若是不灌膠的單邊+0.005即可。

外導柱除了以上介紹的滾珠型外，還有滑動型的，襯套也分樹脂或銅的，擋塊也分活動擋塊和固定擋塊。這些不在詳細介紹，請在設計時選取即可。
