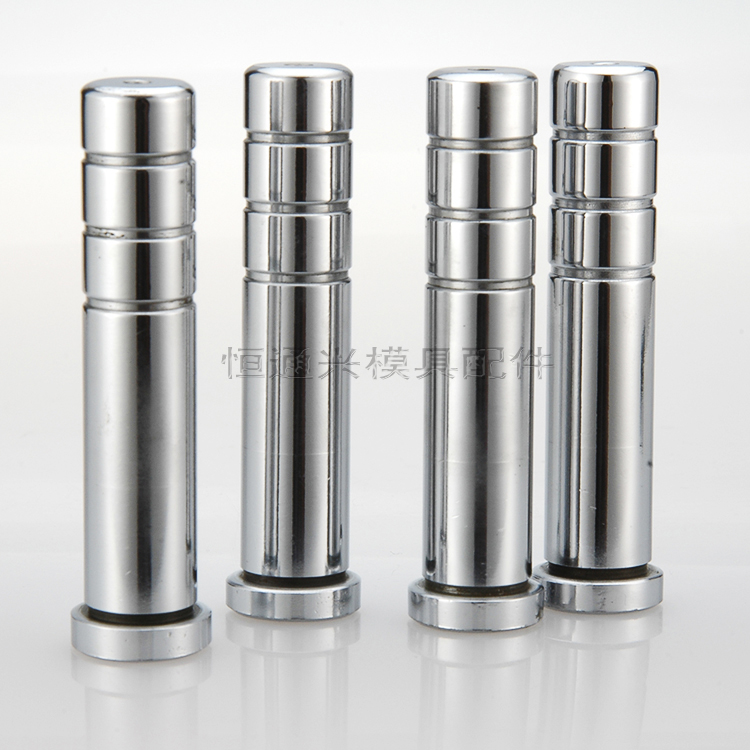

外導柱主要功能是用于上、下模的導正，保證上、下模的相對位置。在模具作業中起著承上啟下的作用，功能不可小覷。外導柱主要有外導柱A、外導柱B、外導柱C、外導柱D、外導柱E、外導柱F等六種規格。

一、外導柱選用原則

1、有先選用有珠導柱

2、根據模具的大小適當選用外導柱的數量和大小

3、選取外導柱的長度時注意做合模時模具各部分的導正順序如下

外導柱導正    內導柱導正 模具中沖（入）子等零件進入上（或下）模

二、 外導柱排配原則

1、排四柱和兩柱（后柱）時，導柱中心到模座兩條直角邊的距離盡量相等

2、排二個中間柱時，一般排在模座和墊板間

3、連續模中在不影響送料的情況下，導柱一般都裝在下模，工程模中為避免影響沖壓作業員的操作，導柱一般都裝在上模（后柱可考慮裝在下模）

4、外導柱排布時注意不要與機械手干涉

5、外導柱不能與其他零件干涉

6、注意導柱(套）固定螺絲孔的中心連線形成的正三角形的一條邊應平行于它鄰近的上（下）墊板（夾板或模板）的那條邊。
