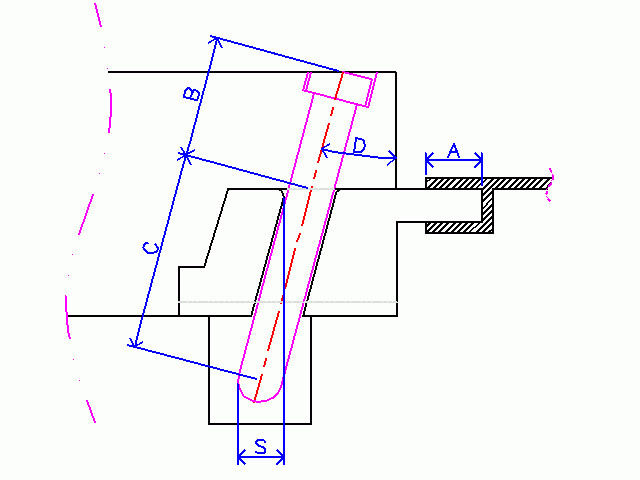

模具滑塊的工作原理以及斜導柱長度的計算方法（如下圖）

1)滑塊的工作原理：就是利用成型機的開模動作，使斜導柱與滑塊產生相對運動趨勢，使滑塊沿開模方向和水平方向產生兩種運動形式，使之脫離產品倒勾。 我們把產品的倒勾長度設為A，把滑塊在水平方向上運動的距離設為S，斜導柱傾斜角度設為D。S=A+3~n

2)斜導柱C段的長度，相當重要，它的長短控制著滑塊跑動的距離S。斜導柱的長度計算其實就是利用“三角函數”來計算。我們可以簡化成一個三角形，方便使用“三角函數”式計算。 設定S就是滑塊滑動距離S，角度X就是圖中的角度D。(這兩個數已經根據產品、模具設計的需要設定為固定值，是已知數。)長度L相對于上圖中的C。高度H，就是滑塊滑動到了指定位置時，模具打開的距離。

公式：L=S/Sin(X)H=S/tan(X)(斜導柱實際長度是L+B，B為斜導柱在模板上的固定段，

3)當然，這樣計算出來的數值只是在理想化的狀態下，實際上還要考慮到滑塊和斜導柱之間的間隙，以及它們上面的圓角，等等因素。
